Gumelar - Tlaga

SK 2023

Keterangan
No. Ruas109
Nama RuasGumelar - Tlaga
Panjang (km)5.9
Lebar (m)3.8
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanGumelar
UPTAjibarang
Titik Pengenal Ruas AwalJl. Gumelar - Samudra (Tugu Gumelar)
Titik Pengenal Ruas AkhirBTS. Cilacap
Koordinat Awal Ruas-7.373988691,108.9810694
Koordinat Akhir Ruas-7.345202844,108.9619825
Kondisi
Kondisi 2023 2024
Baik (km) 2.20 3.60
Sedang (km) 1.40 0.70
Rusak Ringan (km) 1.80 1.40
Rusak Berat (km) 0.50 0.20
Foto Kondisi Tahun 2023 Foto Kondisi Tahun 2024
Perkerasan
Tipe 2023 2024
Aspal (km) 5.90 5.90
Rigid (km) - -
Paving (km) - -
Kerikil (km) - -
Tanah (km) - -

Stripmap
STA 0+0000+5001+0001+5002+0002+5003+0003+5004+0004+5005+0005+5005+900
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100
Lebar (m) 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00
Tipe Drainase (L) Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Tipe Bahu (L) Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Kondisi Baik Baik Baik Baik Sedang Rusak Ringan Baik Baik Baik Rusak Ringan Baik Sedang Baik Baik Baik Baik Baik Baik Baik Rusak Ringan Sedang Baik Rusak Ringan Rusak Ringan Rusak Ringan Sedang Sedang Rusak Berat Rusak Ringan Rusak Ringan Rusak Ringan Baik Baik Baik Baik Baik Baik Rusak Ringan Baik Baik Rusak Ringan Sedang Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Sedang Rusak Ringan Rusak Berat Rusak Ringan Rusak Ringan

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.109.01 Jembatan Gumelar I
2 KB.33.002.109.02 Jembatan AMD Sengkuyung


Foto

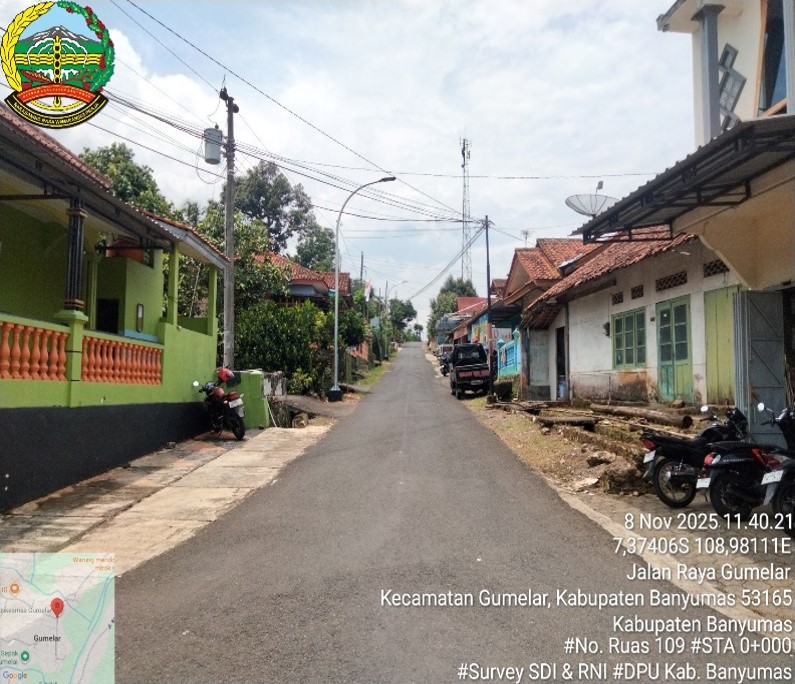

Awal Ruas

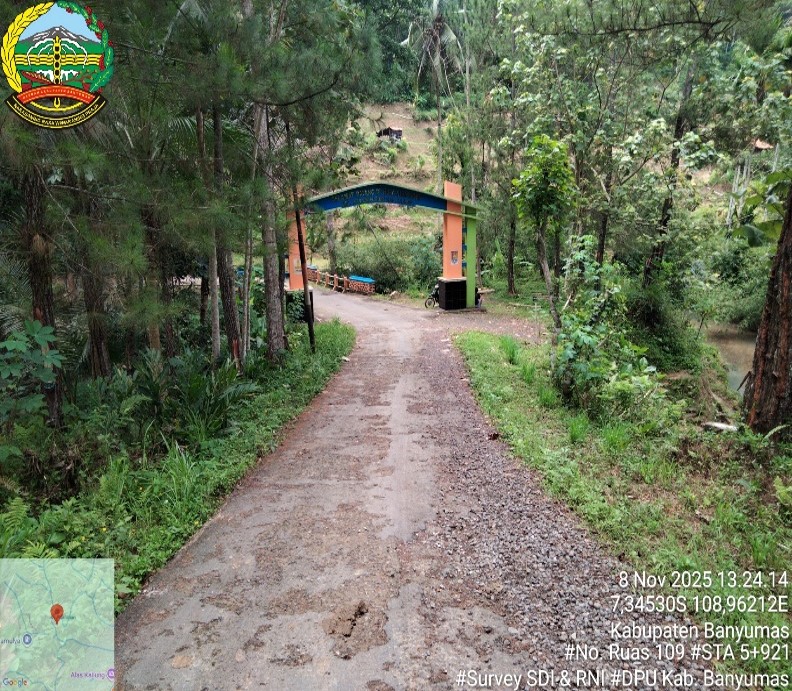

Akhir Ruas

Video
