Tinggarjaya - Kaligusur

SK 2023

Keterangan
No. Ruas125
Nama RuasTinggarjaya - Kaligusur
Panjang (km)2.6
Lebar (m)2.9
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanJatilawang
UPTJatilawang
Titik Pengenal Ruas AwalJN. Menganti - Wangon (Masjid Abu Hasan)
Titik Pengenal Ruas AkhirJl. Bantar - Kedungwringin
Koordinat Awal Ruas-7.531644126,109.1019424
Koordinat Akhir Ruas-7.553615079,109.1012491
Kondisi
Kondisi 2023
Baik (km) 0.11
Sedang (km) -
Rusak Ringan (km) 1.06
Rusak Berat (km) 1.43
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 2.59
Rigid (km) 0.01
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5002+0002+5002+600
Panjang (m) 10 90 100 100 100 30 70 100 100 100 100 100 100 100 100 100 50 50 100 100 100 30 70 100 100 100 100 100 100 100
Lebar (m) 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 2.50 2.50 2.50 2.50 2.50 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00
Tipe Drainase (L) Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka
Tipe Bahu (L) Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Beton Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada
Kondisi Baik Rusak Ringan Rusak Ringan Rusak Ringan Rusak Ringan Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Ringan Rusak Berat Rusak Berat Rusak Berat Rusak Ringan Rusak Ringan Rusak Ringan Baik Rusak Berat Rusak Ringan Rusak Ringan Rusak Ringan

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.125.01 Jembatan P3DT
2 KB.33.002.125.02 Jembatan Tinggarjaya I
3 KB.33.002.125.03 Jembatan Karang Kembang


Foto

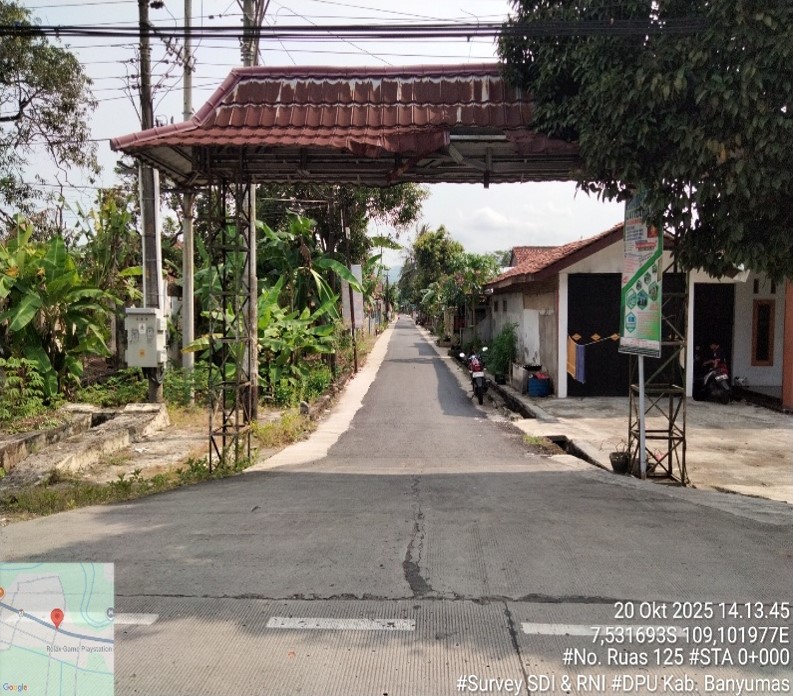

Awal Ruas

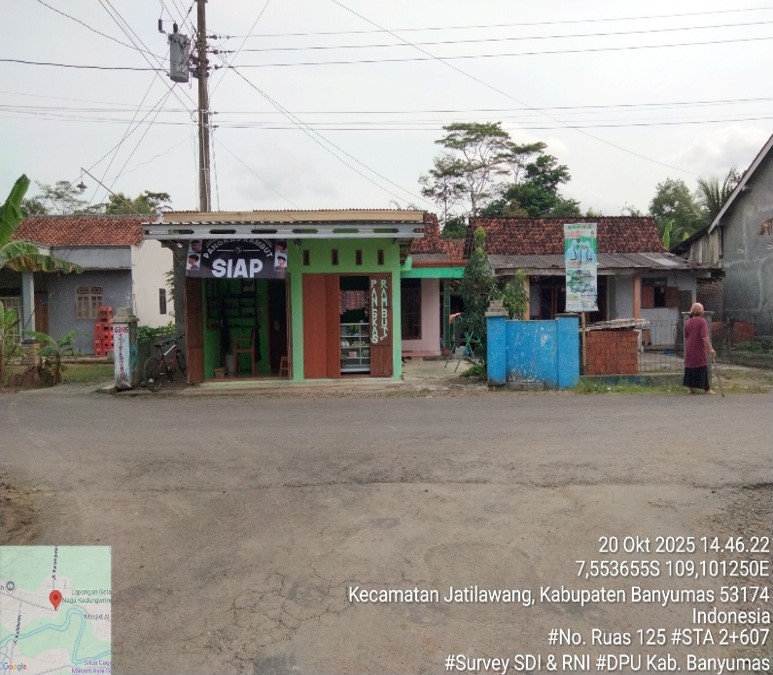

Akhir Ruas

Video
