Karangnangka - Melung

SK 2023

Keterangan
No. Ruas194
Nama RuasKarangnangka - Melung
Panjang (km)5.2
Lebar (m)4.0
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanKedungbanteng
UPTCilongok
Titik Pengenal Ruas AwalJl. Beji - Keniten (Balai Desa Karangnangka)
Titik Pengenal Ruas AkhirJl. Ketenger - Peninis (Pertigaan Melung)
Koordinat Awal Ruas-7.374491556,109.2178286
Koordinat Akhir Ruas-7.3355483,109.2127392
Kondisi
Kondisi 2023
Baik (km) 4.00
Sedang (km) 0.74
Rusak Ringan (km) 0.37
Rusak Berat (km) 0.09
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 5.20
Rigid (km) -
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5002+0002+5003+0003+5004+0004+5005+0005+200
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 70 30 100 100 100 63 37
Lebar (m) 8.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 3.60 3.60 3.60 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.00 3.00 3.00 3.00 3.00 3.00 3.50 3.00 3.00 4.00 3.50 3.00 3.50 6.00
Tipe Drainase (L) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tanah Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tanah Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada
Tipe Bahu (L) Beton Beton Beton Beton Beton Beton Tanah Tanah Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Beton Beton Beton Beton Beton Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Beton Tanah Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Beton Tanah Tanah
Tipe Drainase (R) Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tanah Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Tanah Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka
Kondisi Baik Baik Sedang Sedang Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Rusak Ringan Sedang Baik Sedang Baik Baik Baik Baik Baik Baik Baik Baik Rusak Ringan Baik Rusak Ringan Baik Sedang Baik Baik Baik Baik Baik Rusak Ringan Rusak Berat Baik Sedang Sedang Rusak Berat Sedang

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.194.01 Jembatan Karangnangka II
2 KB.33.002.194.02 Jembatan Karangnangka I


Foto

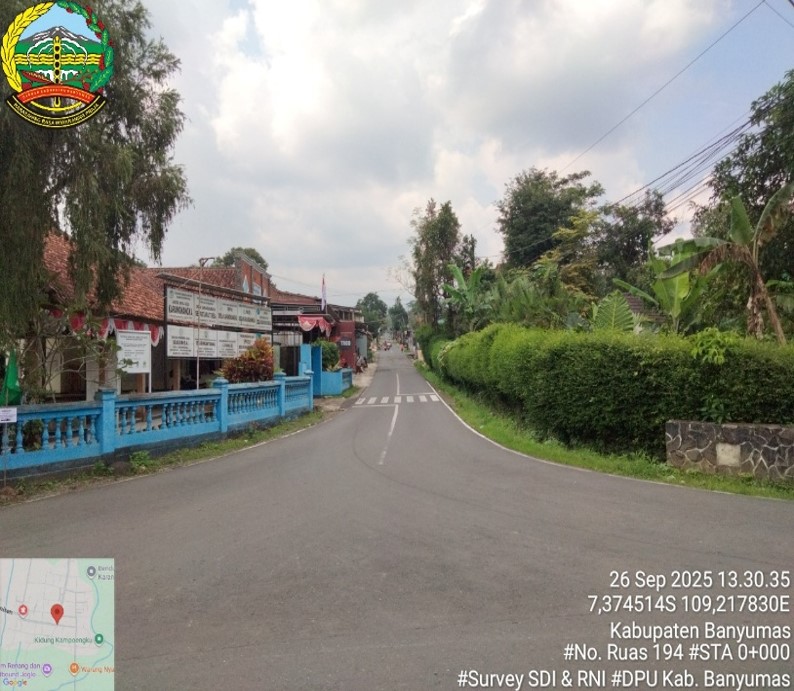

Awal Ruas

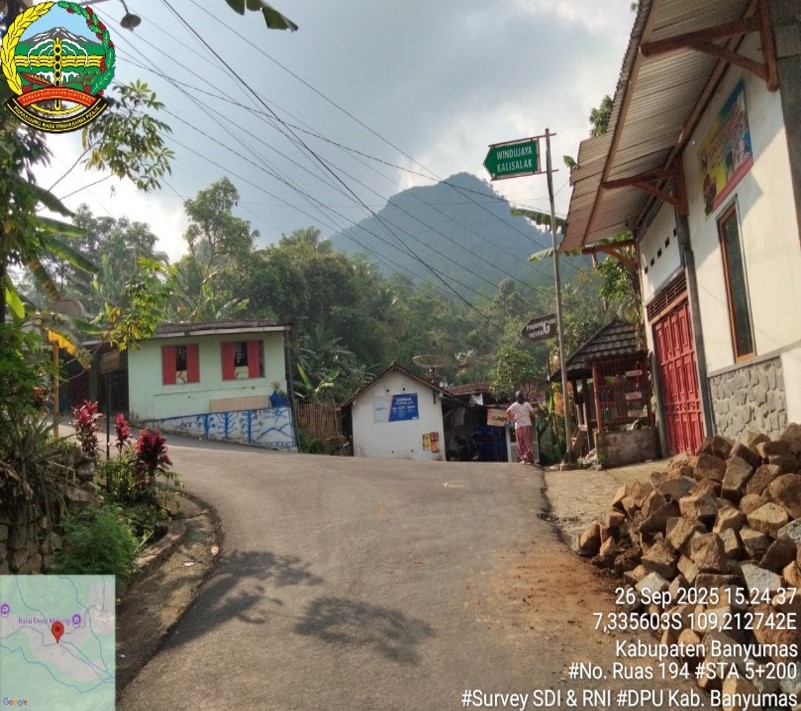

Akhir Ruas

Video
