Karanggayam - Canduk
SK 2023
Keterangan
| No. Ruas | 249 |
| Nama Ruas | Karanggayam - Canduk |
| Panjang (km) | 4.2 |
| Lebar (m) | 2.3 |
| Status | Jalan Kabupaten |
| Fungsi | JLing-P |
Lokasi
Perkerasan
Stripmap
| STA | 0+000 | 0+500 | 1+000 | 1+500 | 2+000 | 2+500 | 3+000 | 3+500 | 4+000 | 4+200 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panjang (m) | 100 | 100 | 100 | 80 | 20 | 100 | 100 | 100 | 100 | 100 | 70 | 30 | 100 | 100 | 100 | 100 | 36 | 64 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Lebar (m) | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 3.00 | 2.50 | 2.50 | 2.50 | 2.50 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| Tipe Drainase (L) | Tidak Ada | Pasangan Batu Terbuka | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Pasangan Batu Terbuka | Pasangan Batu Terbuka | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada |
| Tipe Bahu (L) | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Beton | Beton | Beton | Beton | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah |
| Perkerasan | Beton | Beton | Beton | Beton | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal | Aspal |
| Tipe Bahu (R) | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Beton | Beton | Beton | Beton | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah | Tanah |
| Tipe Drainase (R) | Tidak Ada | Tidak Ada | Tidak Ada | Tanah | Tanah | Tanah | Tidak Ada | Tanah | Tanah | Tidak Ada | Tanah | Tidak Ada | Pasangan Batu Terbuka | Pasangan Batu Terbuka | Pasangan Batu Terbuka | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada | Tidak Ada |
| Kondisi | Rusak Berat | Rusak Berat | Rusak Berat | Rusak Ringan | Rusak Berat | Rusak Berat | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Rusak Berat | Rusak Berat | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik | Baik |
Data Jembatan
| No | No Jembatan | Nama Jembatan |
|---|---|---|
| 1 | KB.33.002.249.01 | Jembatan Karanggayam |
| 2 | KB.33.002.249.02 | Jembatan Kali Lopasir |
Foto

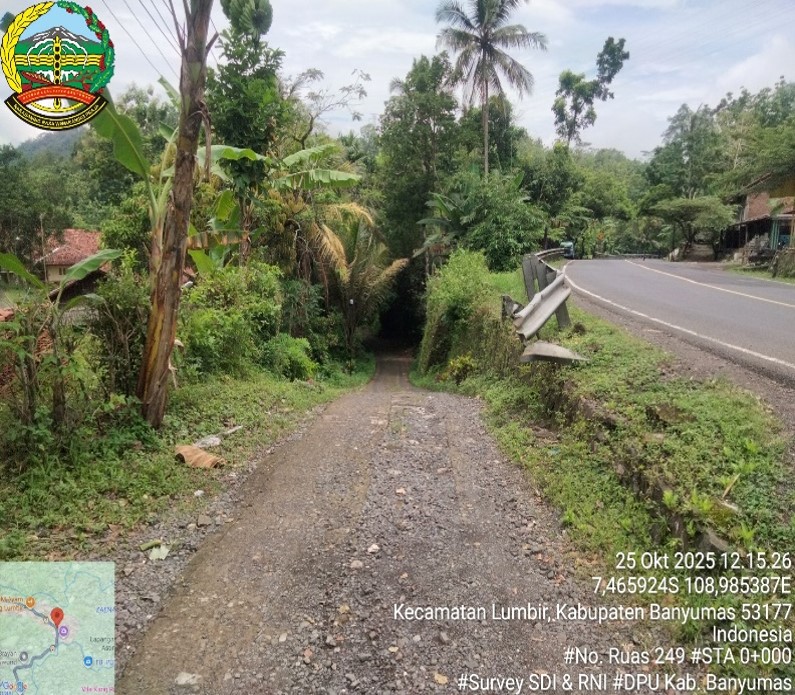

Awal Ruas
