Kranggan - Krajan

SK 2023

Keterangan
No. Ruas282
Nama RuasKranggan - Krajan
Panjang (km)1.4
Lebar (m)4.3
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanPekuncen
UPTAjibarang
Titik Pengenal Ruas AwalJN. BTS. Brebes/Banyumas - Ajibarang
Titik Pengenal Ruas AkhirJl. Pekuncen - Winduaji (Pertigaan MTS Krajan)
Koordinat Awal Ruas-7.341817121,109.0719349
Koordinat Akhir Ruas-7.335467871,109.0793652
Kondisi
Kondisi 2023
Baik (km) 1.00
Sedang (km) 0.40
Rusak Ringan (km) -
Rusak Berat (km) -
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 1.40
Rigid (km) -
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+400
Panjang (m) 100 100 100 100 100 100 100 70 30 100 100 100 100 100 100
Lebar (m) 4.50 4.50 4.50 4.50 4.50 4.50 4.50 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00
Tipe Drainase (L) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Tipe Bahu (L) Beton Tanah Tanah Tanah Tanah Tanah Beton Beton Beton Tanah Beton Beton Beton Beton Beton
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Beton Tanah Tanah Tanah Tanah Tanah Beton Beton Beton Tanah Beton Beton Beton Beton Beton
Tipe Drainase (R) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka
Kondisi Baik Sedang Sedang Sedang Baik Baik Baik Baik Baik Sedang Baik Baik Baik Baik Baik

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.282.01 Jembatan Kranggan I
2 KB.33.002.282.02 Jembatan Kranggan IV
3 KB.33.002.282.03 Jembatan Kranggan II
4 KB.33.002.282.04 Jembatan Kranggan III


Foto

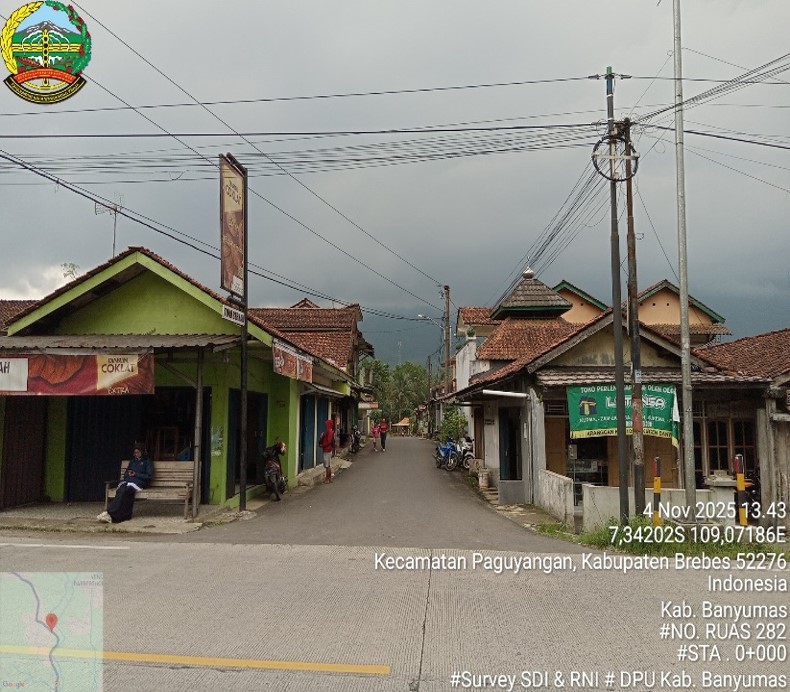

Awal Ruas

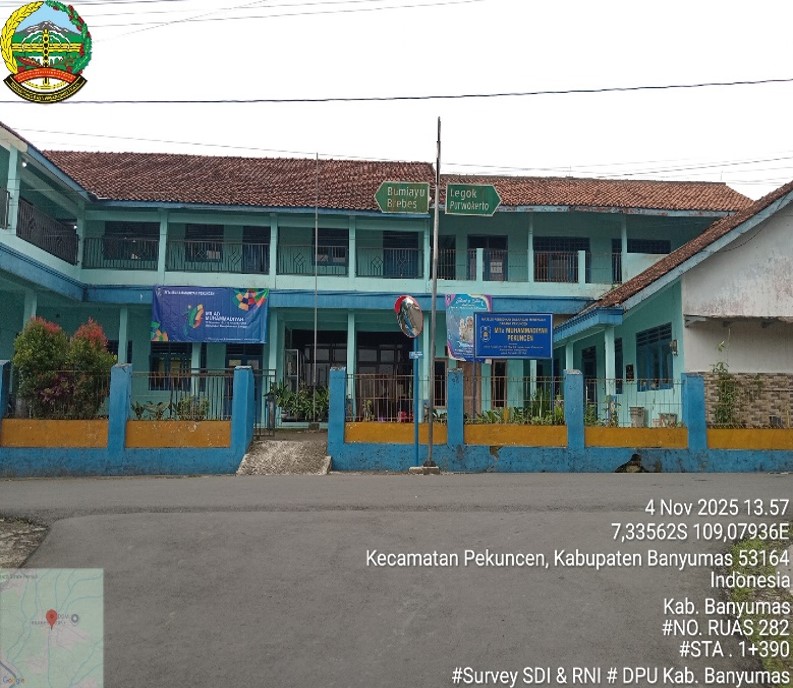

Akhir Ruas

Video
