Pekuncen - Winduaji

SK 2023

Keterangan
No. Ruas283
Nama RuasPekuncen - Winduaji
Panjang (km)5.2
Lebar (m)4.2
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanPekuncen
UPTAjibarang
Titik Pengenal Ruas AwalJl. Tonjong - Legok (Pasar Legok)
Titik Pengenal Ruas AkhirJN. BTS. Brebes/Banyumas - Ajibarang (Jembatan Rel)
Koordinat Awal Ruas-7.3535368,109.0856444
Koordinat Akhir Ruas-7.333696075,109.0663748
Kondisi
Kondisi 2023
Baik (km) 4.00
Sedang (km) 1.07
Rusak Ringan (km) 0.06
Rusak Berat (km) 0.07
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 5.12
Rigid (km) 0.08
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5002+0002+5003+0003+5004+0004+5005+0005+200
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 50 50 30 70 100 100 100 100 100 100 100 100 100 100 100 100 100 100 50 50 100 40 60 30 70 30 70 100 100 100 100 100 100 100 100 100 100 100 100 100
Lebar (m) 4.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 4.00 4.00 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 4.00 4.00 4.00 4.00 4.00 4.00 3.00 3.00 3.00 3.00 3.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00
Tipe Drainase (L) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tanah Tanah Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Tipe Bahu (L) Beton Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Beton Tanah Tanah Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Beton Beton Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Beton Beton Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tanah Tanah Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tanah Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Kondisi Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Sedang Baik Baik Baik Baik Baik Baik Baik Sedang Baik Baik Baik Baik Sedang Sedang Baik Baik Sedang Baik Baik Baik Rusak Ringan Baik Rusak Berat Baik Sedang Baik Baik Sedang Baik Sedang Baik Baik Baik Baik Sedang Sedang Sedang Sedang

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.283.01 Jembatan Kali Mremang
2 KB.33.002.283.02 Jembatan Pekuncen I
3 KB.33.002.283.03 Jembatan Pekuncen III
4 KB.33.002.283.04 Jembatan Kali Kawung
5 KB.33.002.283.05 Jembatan Pekuncen II


Foto

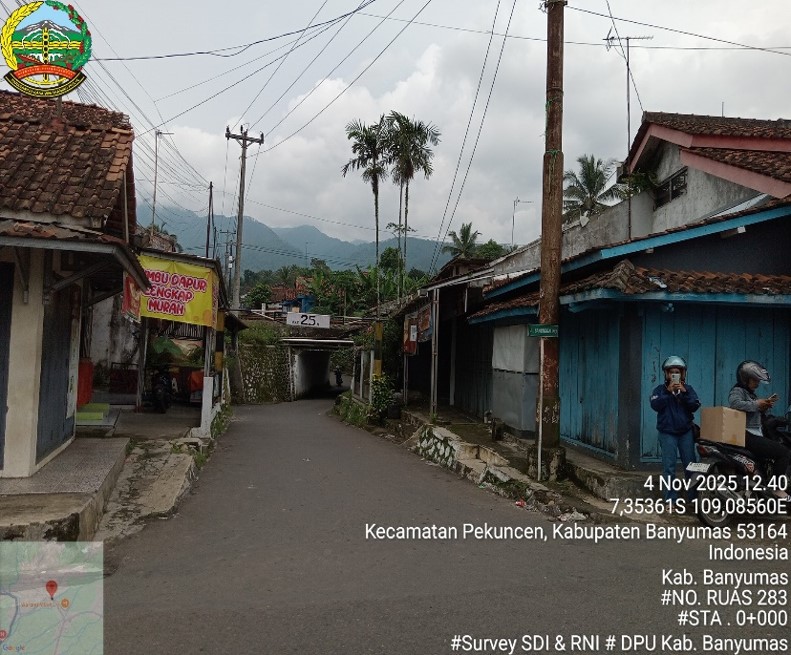

Awal Ruas

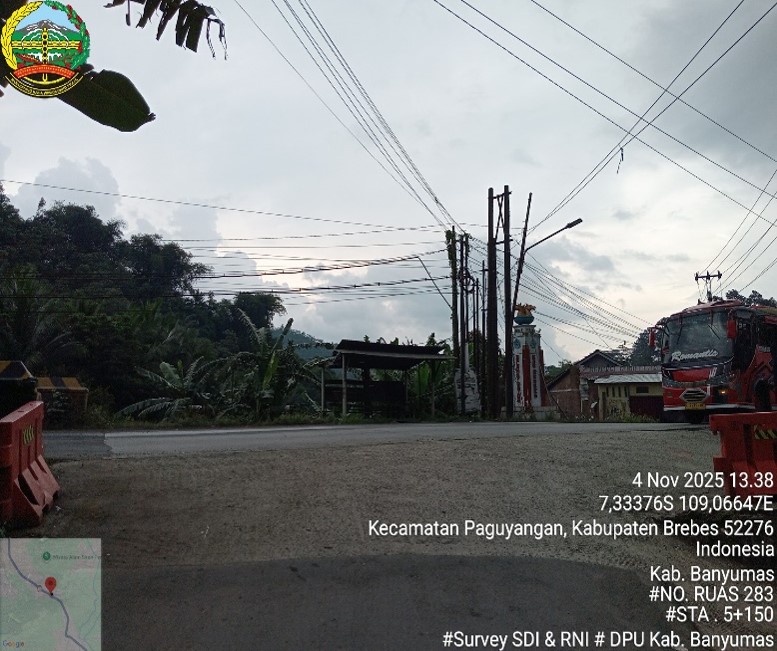

Akhir Ruas

Video
