Tipar Kidul - Karangbawang

SK 2023

Keterangan
No. Ruas4
Nama RuasTipar Kidul - Karangbawang
Panjang (km)4.4
Lebar (m)2.9
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanAjibarang
UPTAjibarang
Titik Pengenal Ruas AwalJN. Ajibarang - Wangon (Balai Desa Tipar Kidul)
Titik Pengenal Ruas AkhirJl. Karangbawang - Gumelar
Koordinat Awal Ruas-7.4433769,109.0710613
Koordinat Akhir Ruas-7.4270197,109.0530952
Kondisi
Kondisi 2023 2024
Baik (km) 1.87 2.30
Sedang (km) 1.40 0.59
Rusak Ringan (km) 0.60 1.00
Rusak Berat (km) 0.53 0.52

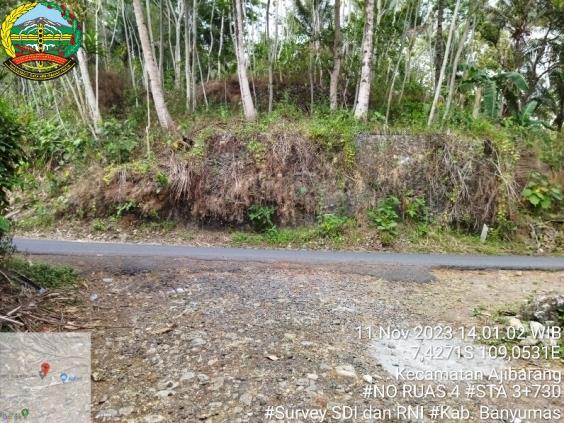

Foto Kondisi Tahun 2023 Foto Kondisi Tahun 2024
Perkerasan
Tipe 2023 2024
Aspal (km) 4.17 3.88
Rigid (km) - -
Paving (km) - -
Kerikil (km) 0.23 0.52
Tanah (km) - -
Stripmap
STA 0+0000+5001+0001+5002+0002+5003+0003+5004+0004+400
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 45 55 100 100 100 100 100 100 100 100 100 40 60 100 100 100 100 60 40 100 100 100 100 100 100 100
Lebar (m) 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 3.50 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.80 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50
Tipe Drainase (L) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Tipe Bahu (L) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Kerikil Kerikil Kerikil Kerikil Kerikil Kerikil Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Kondisi Sedang Rusak Ringan Baik Rusak Ringan Baik Rusak Ringan Baik Baik Baik Sedang Sedang Rusak Ringan Rusak Ringan Baik Rusak Ringan Rusak Ringan Rusak Ringan Sedang Rusak Ringan Rusak Ringan Baik Sedang Baik Baik Baik Baik Baik Baik Baik Baik Baik Sedang Sedang Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Baik Baik Baik Baik Baik Baik Baik Baik
Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.004.01 Jembatan Tipar Kidul 1
2 KB.33.002.004.02 Jembatan Tipar Kidul 2

Foto

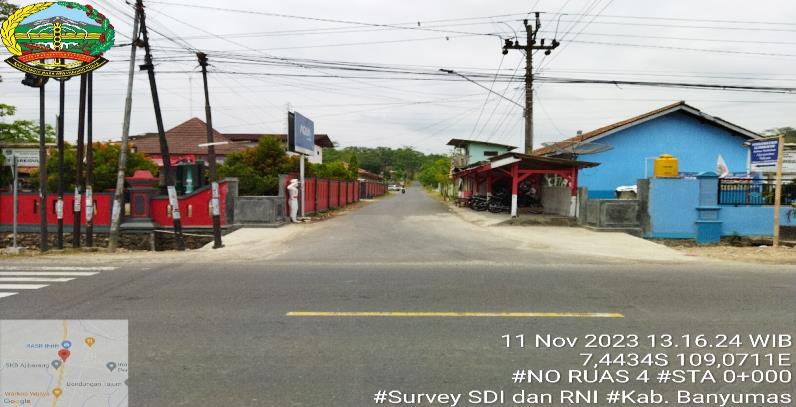

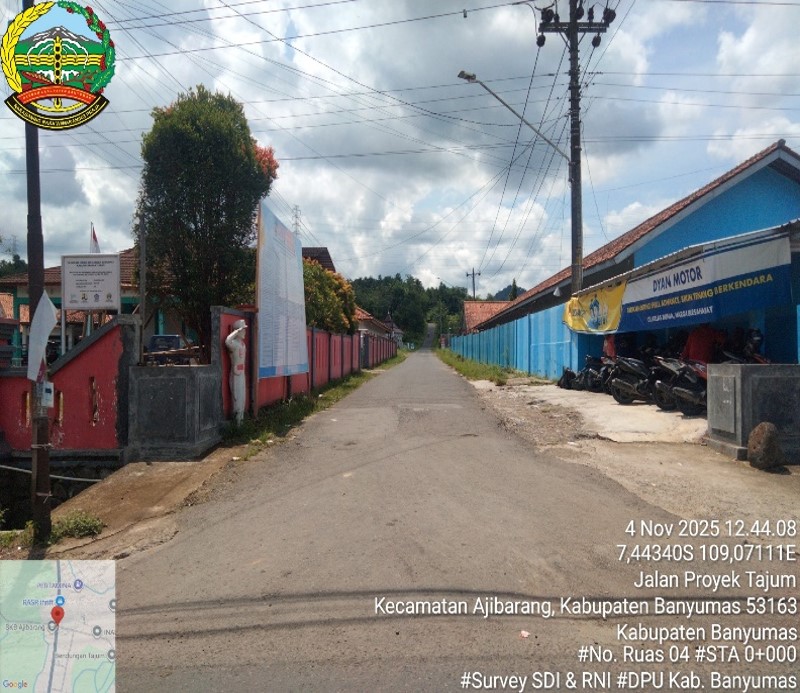

Awal Ruas

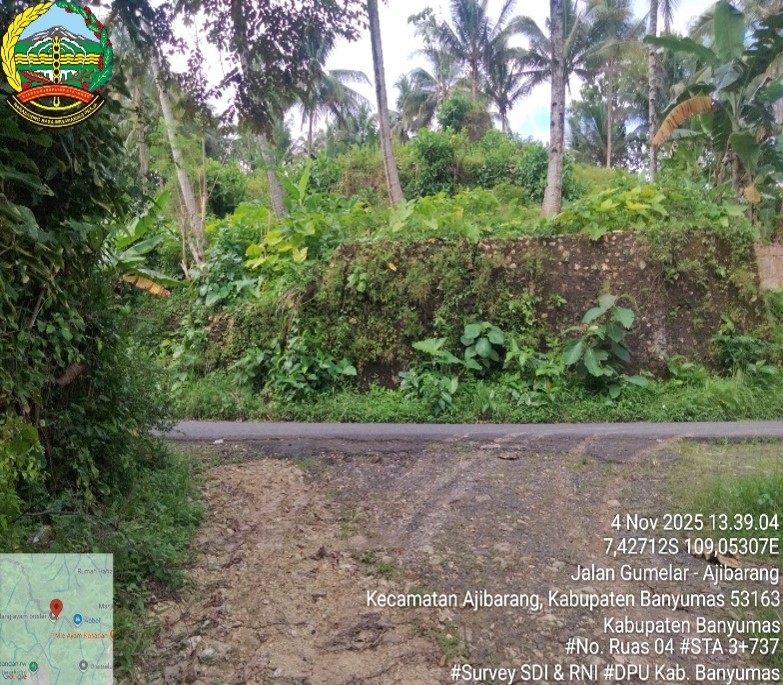

Akhir Ruas
