Somakaton - Plana

SK 2023

Keterangan
No. Ruas515
Nama RuasSomakaton - Plana
Panjang (km)3
Lebar (m)3.0
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanSomagede
UPTBanyumas
Titik Pengenal Ruas AwalJN. Banyumas - BTS. Banjarnegara/Banyumas (Tanjakan)
Titik Pengenal Ruas AkhirJl. Piasa - Plana (Perempatan Masjid)
Koordinat Awal Ruas-7.511437974,109.3505088
Koordinat Akhir Ruas-7.486327843,109.3483421
Kondisi
Kondisi 2023
Baik (km) 1.30
Sedang (km) 1.50
Rusak Ringan (km) 0.20
Rusak Berat (km) -
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 3.00
Rigid (km) -
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5002+0002+5003+000
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100
Lebar (m) 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00
Tipe Drainase (L) Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tanah Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada
Tipe Bahu (L) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal
Tipe Bahu (R) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Beton Beton Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tanah Tanah Tanah Tidak Ada Tanah Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada
Kondisi Baik Baik Baik Baik Baik Baik Sedang Rusak Ringan Sedang Rusak Ringan Sedang Sedang Baik Sedang Sedang Sedang Baik Baik Baik Baik Sedang Sedang Sedang Sedang Sedang Sedang Sedang Baik Baik Sedang

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.515.01 Jembatan Somakaton I
2 KB.33.002.515.02 Jembatan Somakaton II


Foto

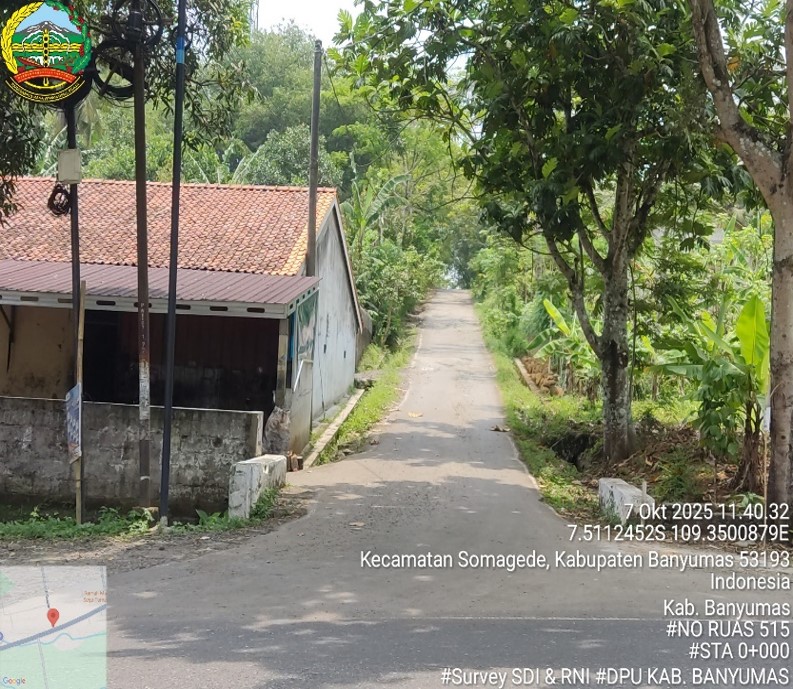

Awal Ruas

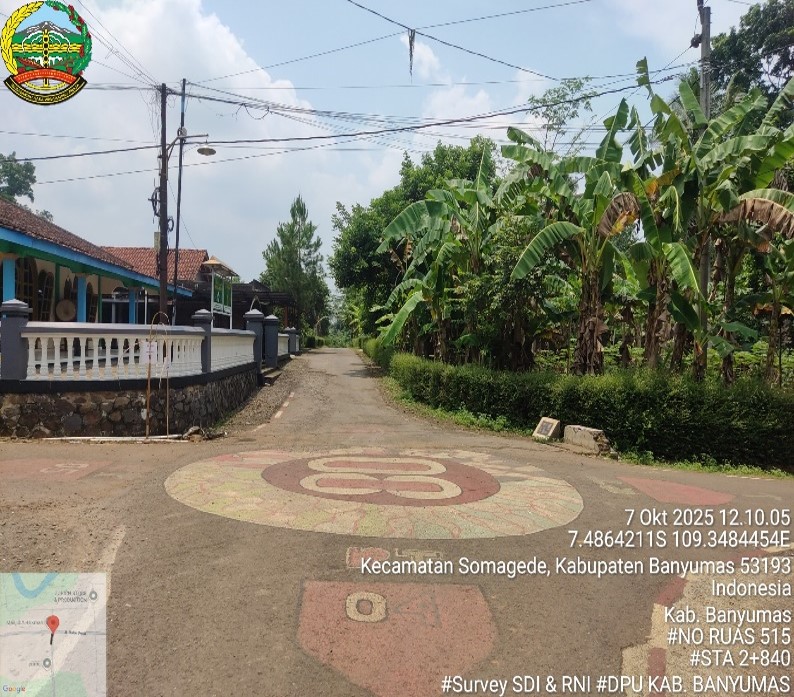

Akhir Ruas

Video
