Lingkar Wangon Barat

SK 2023

Keterangan
No. Ruas578
Nama RuasLingkar Wangon Barat
Panjang (km)1.65
Lebar (m)6.0
StatusJalan Kabupaten
FungsiJKP-4
Lokasi
KecamatanWangon
UPTJatilawang
Titik Pengenal Ruas AwalJN. Ajibarang - Wangon (Terminal Wangon)
Titik Pengenal Ruas AkhirJN. Karangpucung (BTS. Cilacap/Banyumas) - Wangon (Pertigaan Panggang)
Koordinat Awal Ruas-7.509319002,109.0592394
Koordinat Akhir Ruas-7.515919863,109.0479387
Kondisi
Kondisi 2023
Baik (km) 1.51
Sedang (km) 0.14
Rusak Ringan (km) -
Rusak Berat (km) -

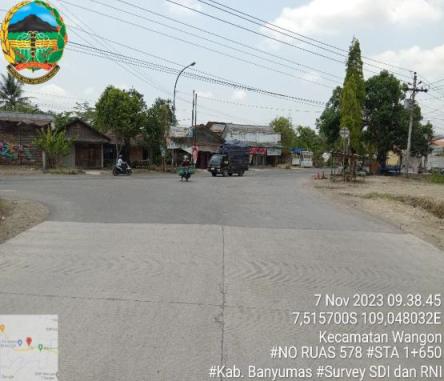

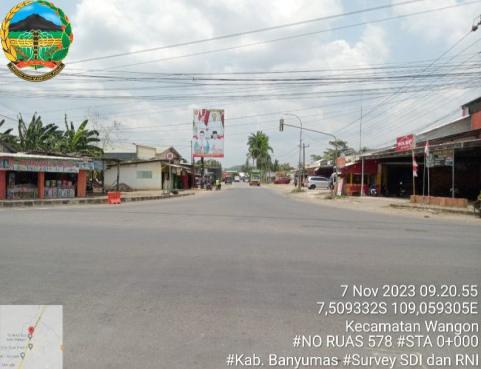

Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 0.04
Rigid (km) 1.61
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5001+650
Panjang (m) 40 60 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 50
Lebar (m) 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00 6.00
Tipe Drainase (L) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka
Tipe Bahu (L) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton Beton
Tipe Bahu (R) Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Tidak Ada Tidak Ada Tidak Ada Tidak Ada Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah
Kondisi Sedang Baik Baik Baik Baik Baik Baik Baik Baik Baik Baik Sedang Baik Baik Baik Baik Baik Baik

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.578.01 Jembatan Lingkar Wangon Barat II
2 KB.33.002.578.02 Jembatan Lingkar Wangon Barat I


Foto

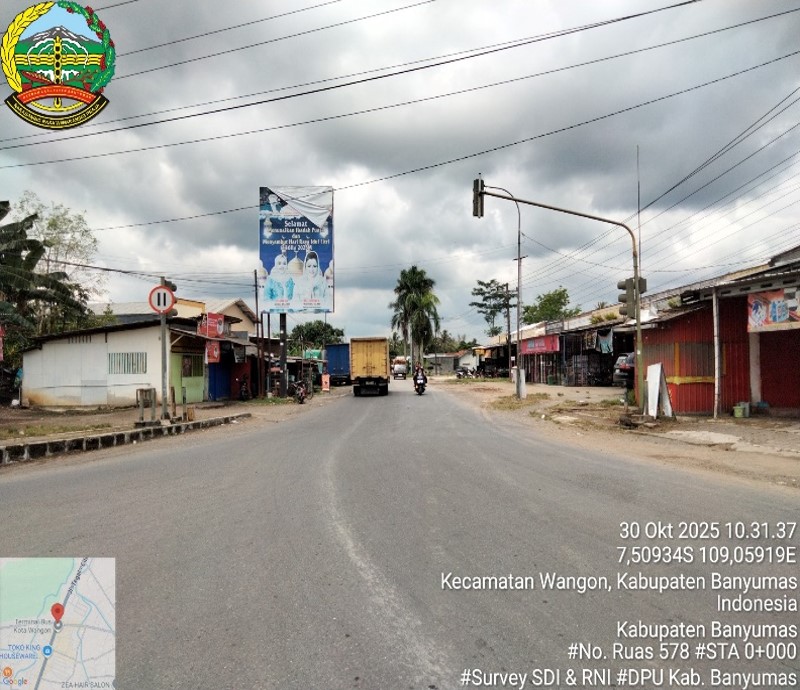

Awal Ruas

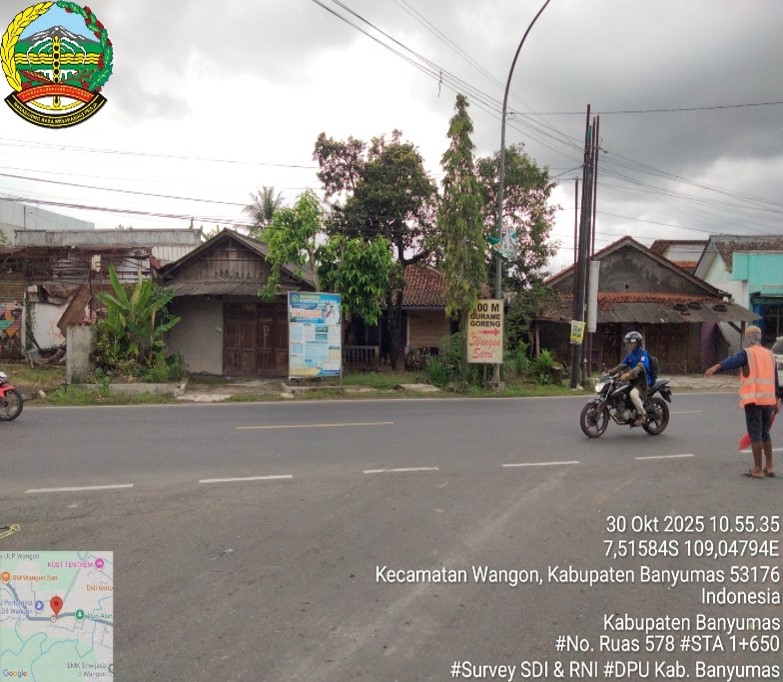

Akhir Ruas
