Pageraji - Karangnangka

SK 2023

Keterangan
No. Ruas79
Nama RuasPageraji - Karangnangka
Panjang (km)2.2
Lebar (m)2.6
StatusJalan Kabupaten
FungsiJLP
Lokasi
KecamatanCilongok
UPTCilongok
Titik Pengenal Ruas AwalJN. Ajibarang - BTS. Kota Purwokerto (Pertigaan Jurangmangu Pageraji)
Titik Pengenal Ruas AkhirJl. Pejogol - Sudimara (Grumbul Rata)
Koordinat Awal Ruas-7.41094838,109.1569705
Koordinat Akhir Ruas-7.429540822,109.1566772
Kondisi
Kondisi 2023
Baik (km) 0.30
Sedang (km) 0.50
Rusak Ringan (km) 0.30
Rusak Berat (km) 1.10
Foto Kondisi Tahun 2023
Perkerasan
Tipe 2023
Aspal (km) 1.45
Rigid (km) 0.75
Kerikil (km) -
Tanah (km) -

Stripmap
STA 0+0000+5001+0001+5002+0002+200
Panjang (m) 100 100 100 100 100 100 100 100 100 100 100 50 50 100 100 100 100 100 100 50 50 100 100 100
Lebar (m) 3.00 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.50 3.00 3.00 3.00 3.00
Tipe Drainase (L) Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Tanah Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Tidak Ada Tidak Ada Tidak Ada Tidak Ada Tanah Tanah Tidak Ada Tanah Tanah Tidak Ada Tanah Tidak Ada Tanah Tidak Ada Tanah Tanah Tanah
Tipe Bahu (L) Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Perkerasan Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Aspal Beton Beton Beton Beton Beton Beton Beton Beton Beton Aspal Aspal Aspal Aspal
Tipe Bahu (R) Beton Beton Beton Beton Beton Beton Beton Tanah Tanah Tanah Tanah Beton Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah Tanah
Tipe Drainase (R) Pasangan Batu Terbuka Tidak Ada Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Terbuka Pasangan Batu Tertutup Pasangan Batu Terbuka Tanah Tanah Tanah Tidak Ada Tidak Ada Tidak Ada Tanah Tidak Ada Tidak Ada Tidak Ada Tanah Tanah Tidak Ada Tanah Tanah Tanah
Kondisi Rusak Ringan Sedang Rusak Ringan Rusak Ringan Baik Baik Sedang Sedang Sedang Sedang Baik Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat Rusak Berat

Data Jembatan
No No Jembatan Nama Jembatan
1 KB.33.002.079.01 Jembatan Kali Potat


Foto

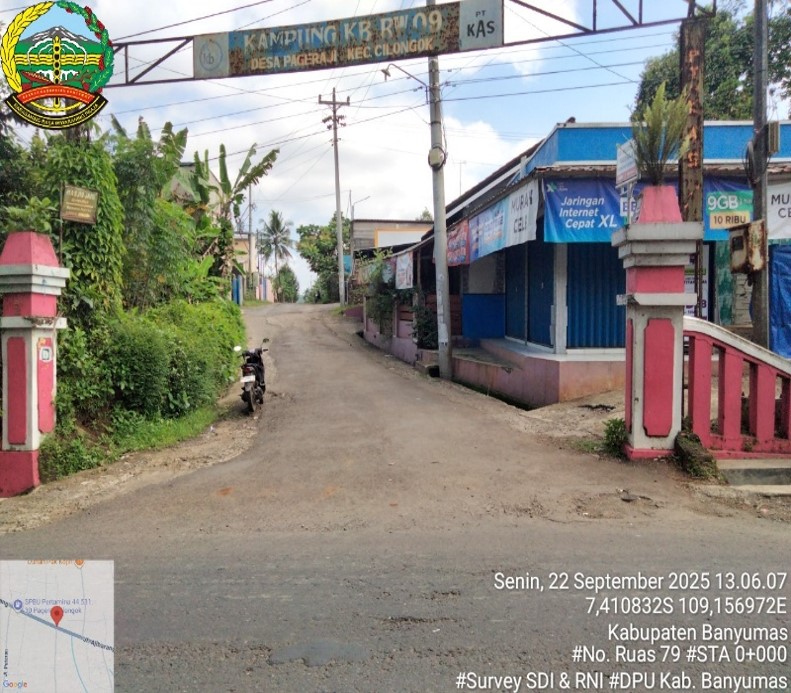

Awal Ruas

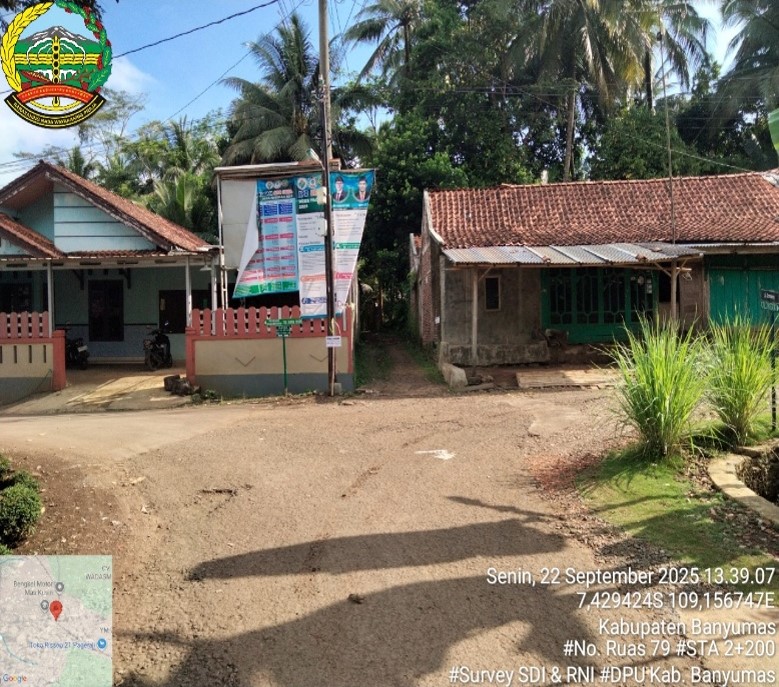

Akhir Ruas

Video
